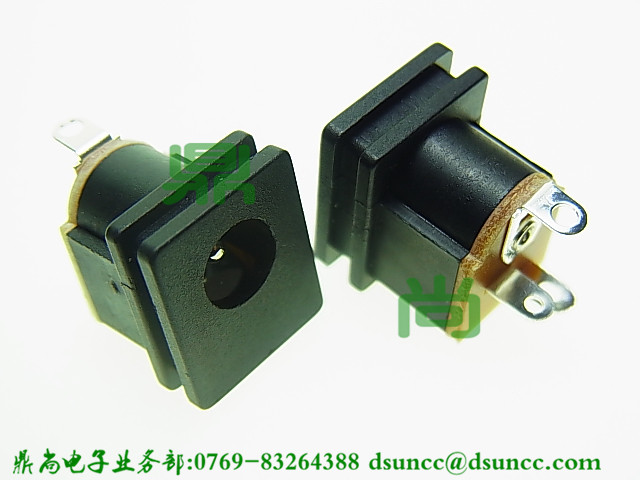

圖紙下載    產品型號:DC-015                             產品名稱:DC POWER JACK

東莞鼎尚電子專業供應DC電源插座，DC電源母座，DC POWER JACK.DC-015，DC母座 180度帶孔腳焊線式插板，3只功能腳，銅針，PBT耐高溫塑膠產品，3PIN DIP插件(腳)式,帶孔插板焊線式，基板式母座,直流插孔。實際尺寸：13.1*15.6*13.7 ,可制作2腳，不開關功能，產品耐高溫，可過爐，波峰焊接,全銅腳產品,高品質.PE膠袋包裝。產品適用插頭尺寸5517 5521 5525  5.5*1.7 5.5*2.1 5.5*2.6 可做充電插孔（座）.產品主要技術參數：1、使用溫度范圍 -20~+70℃ 2、額定負荷 DC50V 0.5A(特殊可制作過5A電流產品) 3、接觸電阻 ≤0.05Ω 4、絕緣電阻 ≥100MΩ  5、耐壓 AC250V (50Hz)/min  6、動作力 3-30N  7、機械壽命 5000次 本公司專業生產DC-015插座，針有1.65 2.0 2.5 3.0幾種針，量大也可制作非標準尺寸的。特殊規格量大可訂做。歡迎來電訂購0769-86539396.
